Izazov
Istovar i predmontaža dva segmenta tornja
Postavljanje vjetroturbina zahtijeva visoku stručnost i preciznost. Budući da Prangl raspolaže s obje kvalitete, stručnjaci u žutim uniformama angažirani su za istovar svih dijelova – ukupno šest elemenata tornja, gondolu, pogonski sklop, pesto i rotorne lopatice – te za predmontažu dva segmenta tornja.
Naše rješenje
Efikasna oprema
Vjetroelektrana Čibuk u Srbiji trenutno se širi. Čibuk II smješten je jugoistočno od postojeće lokacije i gradi se oko 40 kilometara izvan Beograda, u blizini Bavaništa u općini Kovin. 22 vjetroturbine imaju ukupnu snagu od 155 MW. Električna energija za više od 62.000 kućanstava proizvede se s 400.000 MWh godišnje, što rezultira uštedom od oko 311.200 tona ugljičnog dioksida. Pranglu je povjeren zadatak istovara dijelova vjetroturbina i izvođenja montaže dvaju segmenata tornja na najefikasniji mogući način. Ključno je bilo odabrati pravu opremu za postizanje ovog cilja.

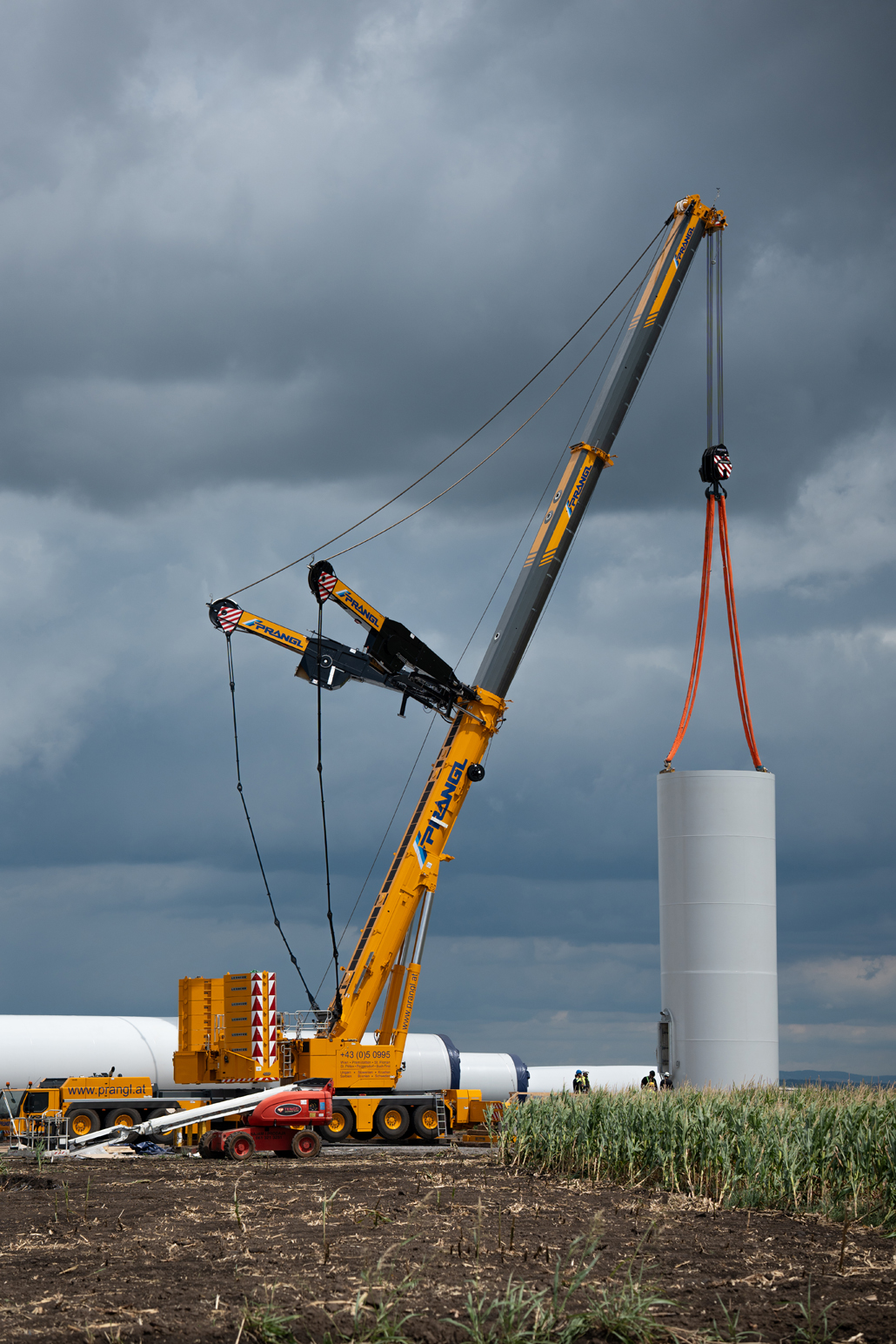

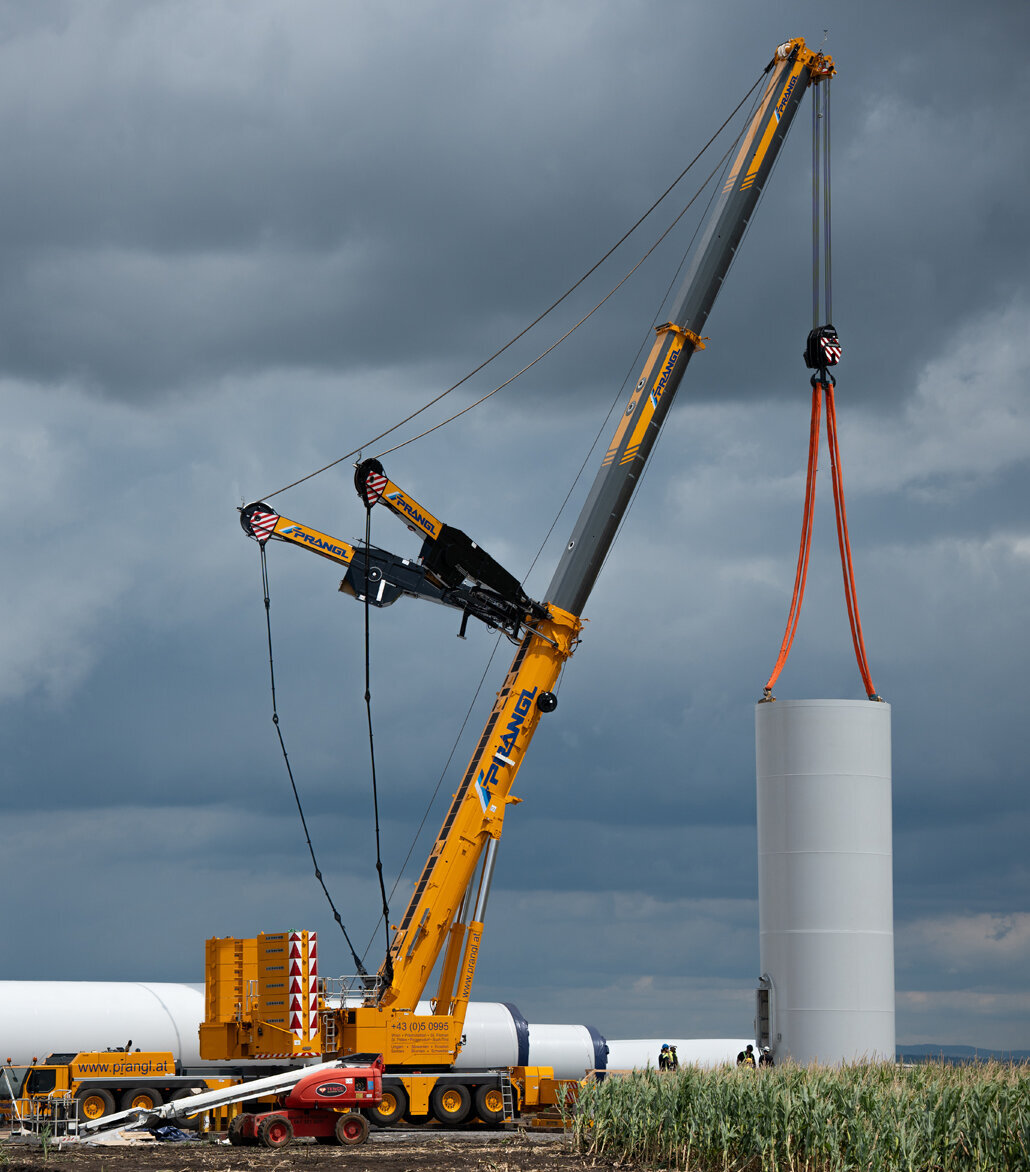

Teleskopsko dizalo od 700 tona
Budući da je težina dvaju segmenata tornja previsoka, teleskopsko dizalo od 700 tona pokazalo se savršenim rješenjem. Odabrano je kao glavno dizalo zbog svojih specifikacija i ekonomske učinkovitosti. Može se vrlo brzo premještati, čime se povećava brzina procesa. Korištenje većeg teleskopskog ili rešetkastog dizala bilo bi skuplje i vremenski zahtjevnije za investitora, jer takva dizala imaju više opreme, rade sporije i teže se premještaju.
Usklađeni procesi

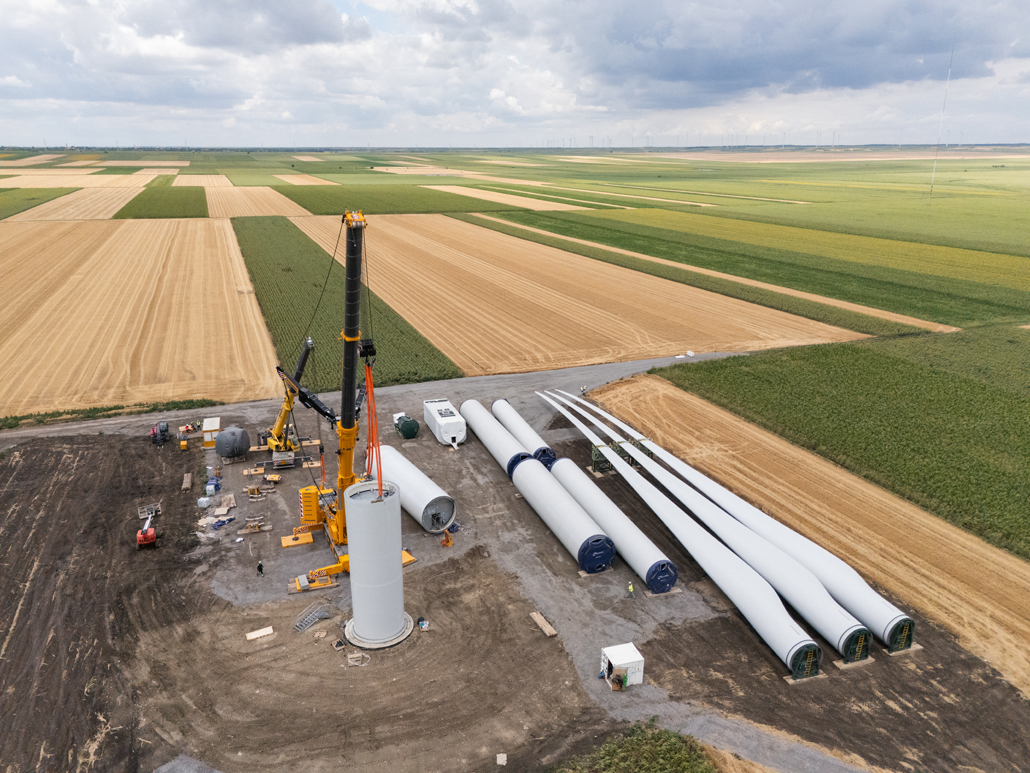

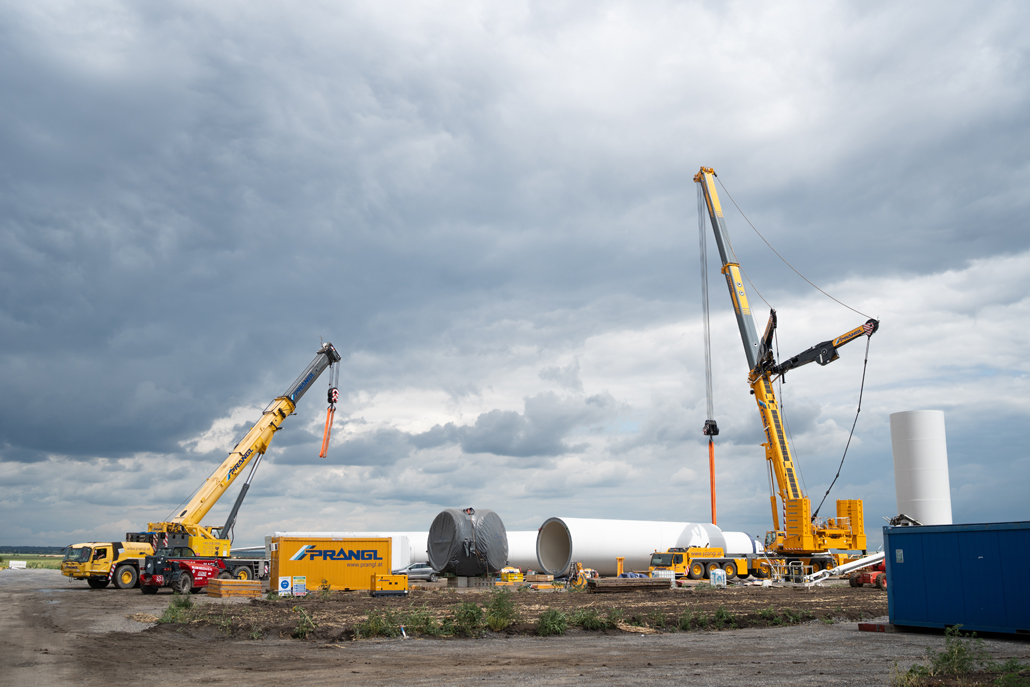

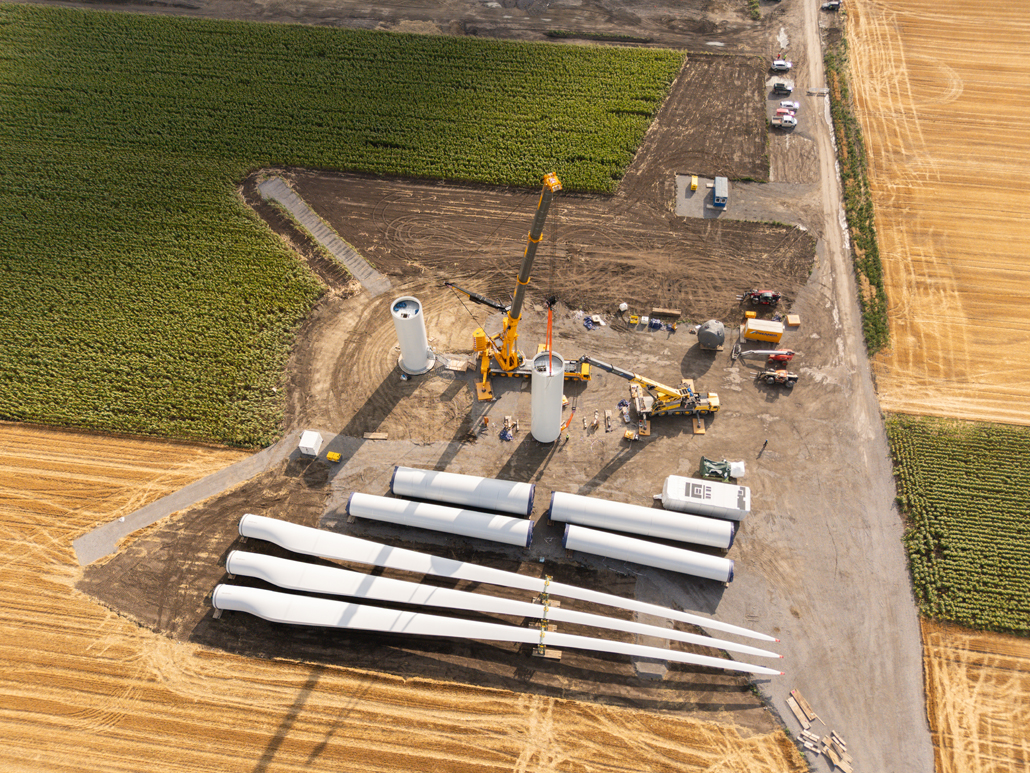

Osim 700-tonske dizalice, korišteni su i 200-tonska mobilna dizalica te teleskopski viličar s maksimalnom visinom podizanja od 12,5 metara, maksimalnim dometom od 8,7 metara i nosivošću od 4 tone. Radni proces bio je isti za svaku vjetroturbinu: prvog dana na gradilište su dostavljena i dvama dizalima istovarena četiri gornja segmenta tornja (visoka između 16,1 i 24,6 metara i teška između 44,1 i 98,9 tona), gondola (73,9 tona), pogonski sklop (81,9 tona), pesto (56,3 tona) i tri rotora (duga 80,2 metra i teška 26,9 tona).
Predmontaža u tandemu

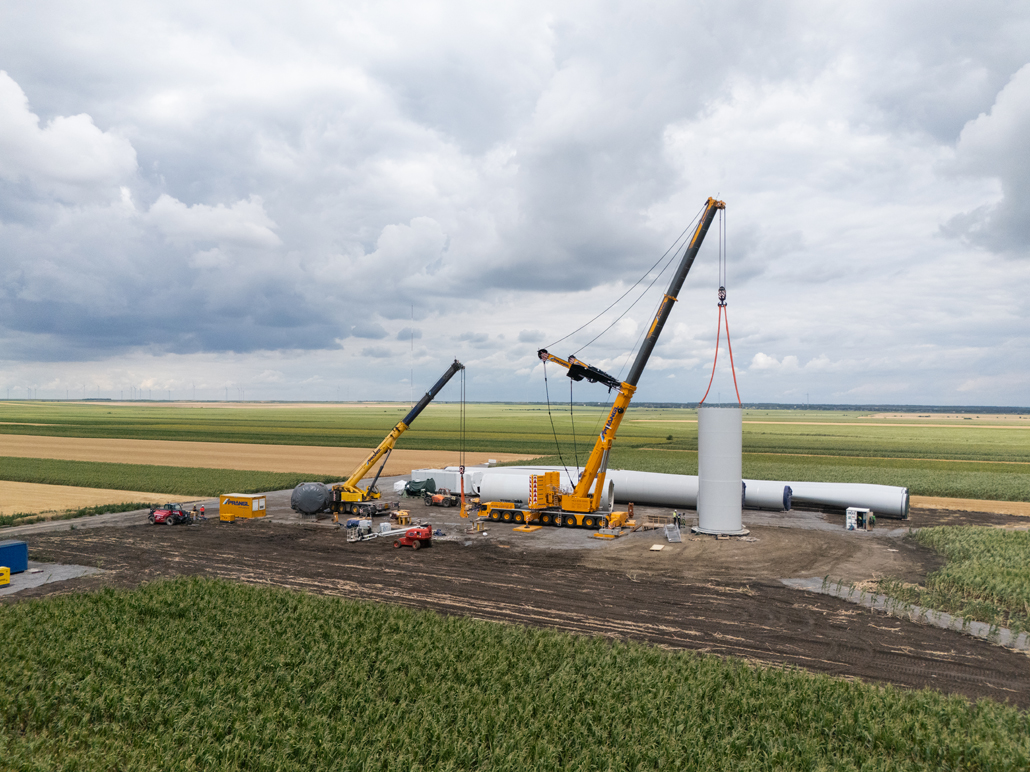

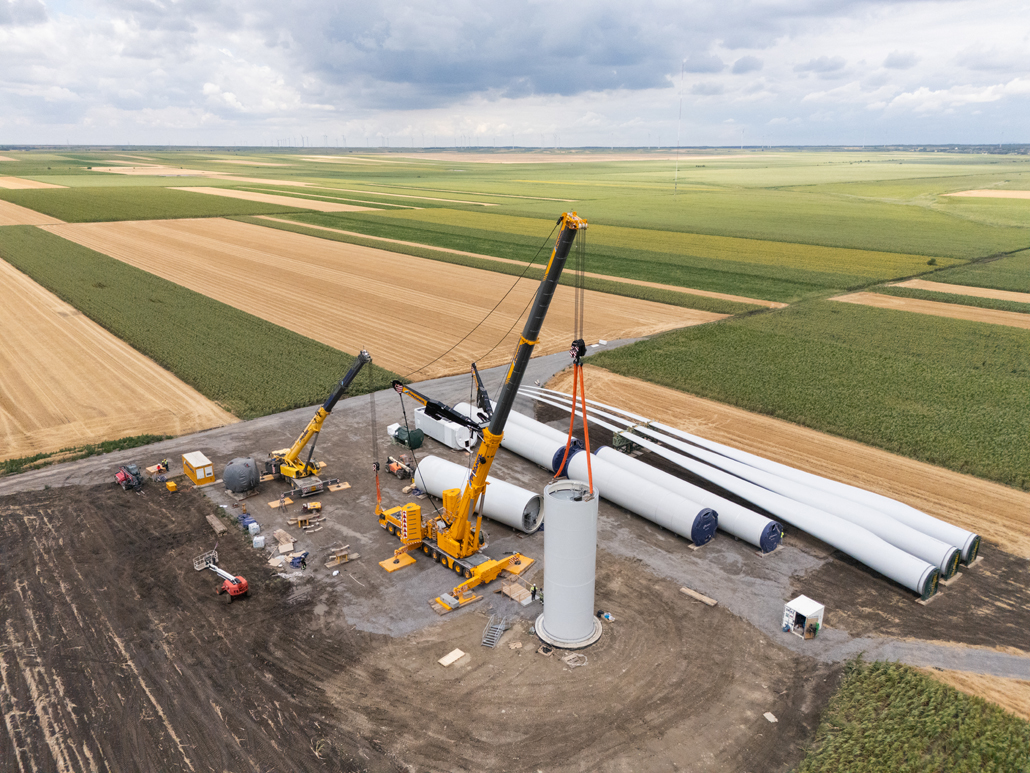

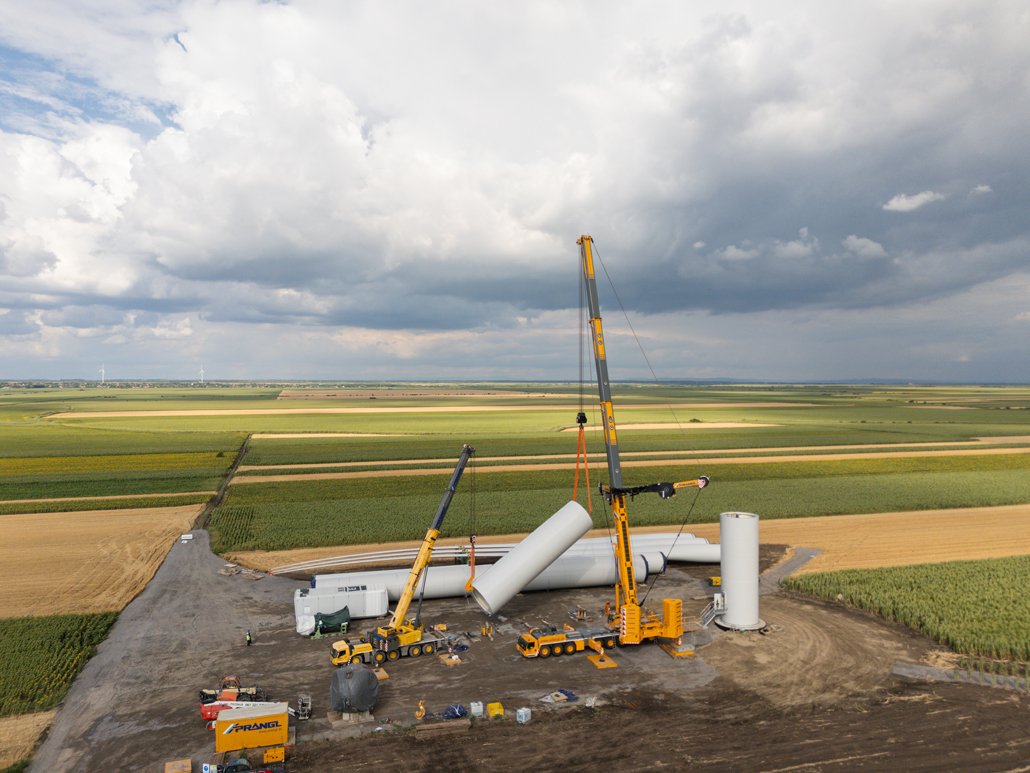

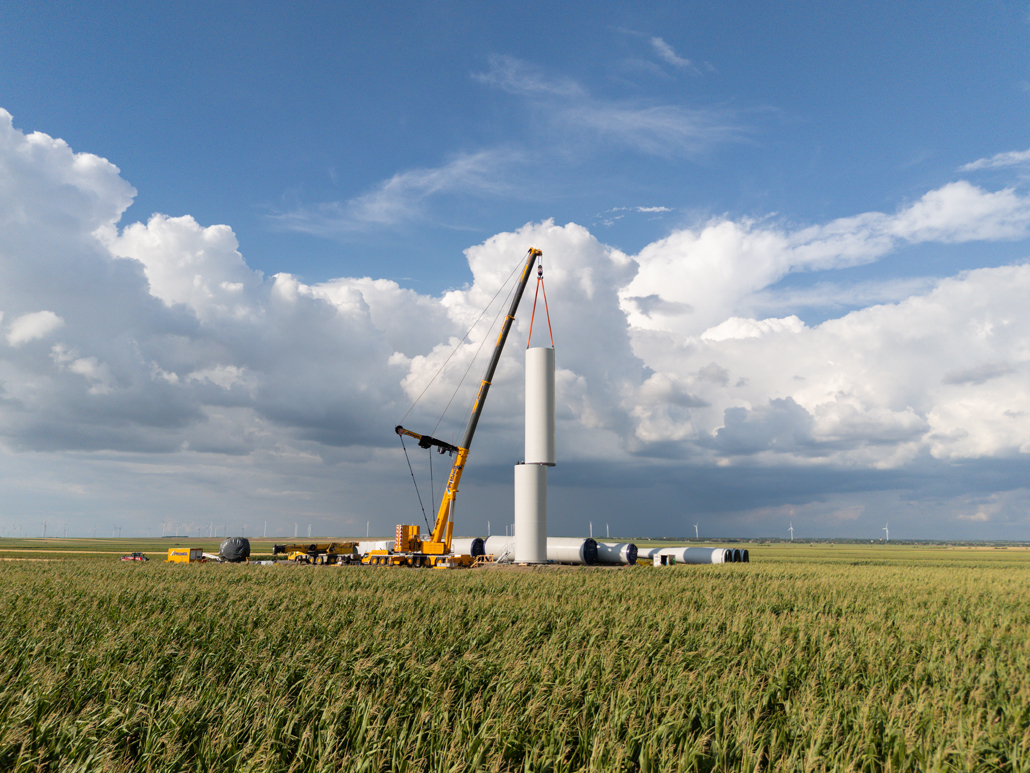

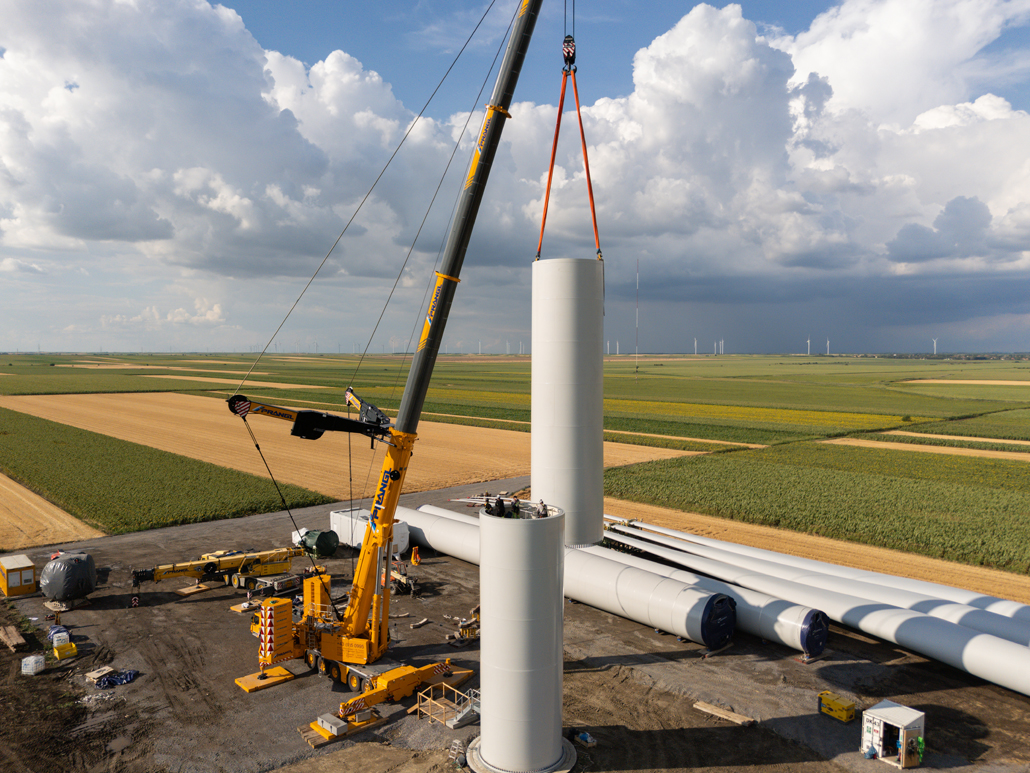

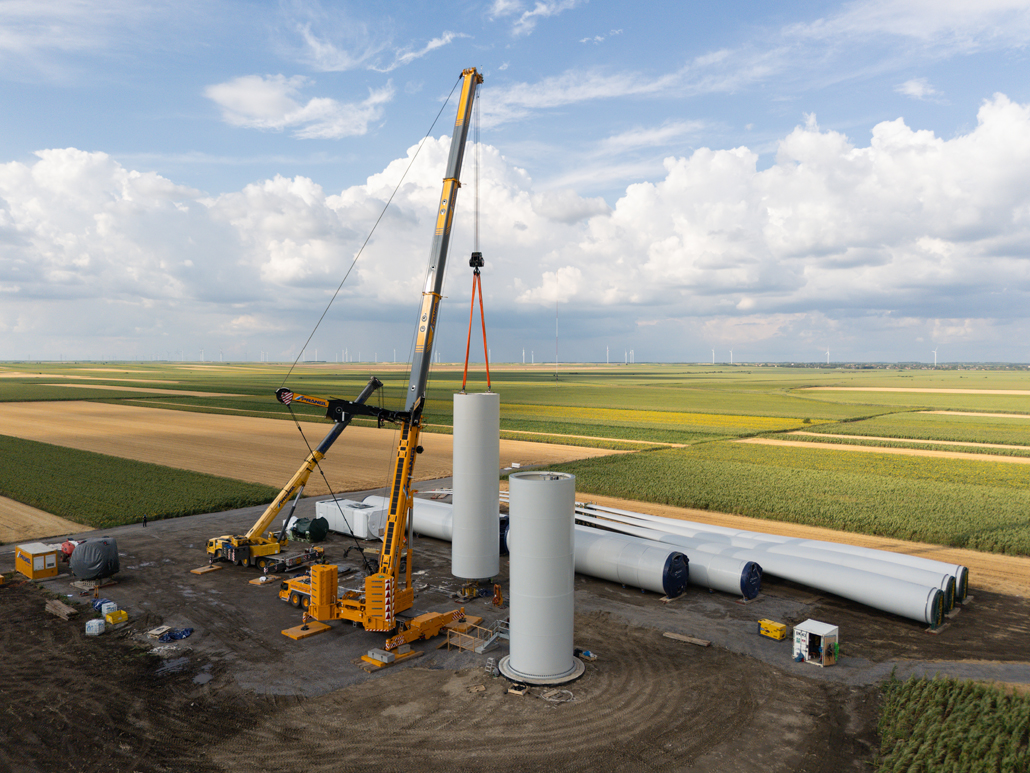

Drugog dana fokus je bio na predmontaži dvaju najnižih segmenata tornja. Dopremljeni su na gradilište na isti način kao i ostali dijelovi. Teleskopsko dizalo od 700 tona i mobilno dizalo od 200 tona tandem podizanjem podigla su osnovni segment tornja visine 14,1 metara i težine 97,5 tona te ga postavila u okomiti položaj. 700-tonska jedinica podigla je segment na mjesto gdje je montiran. Sljedeći segment tornja (visok 13,0 metara, težak 98,4 tone) obrađen je na isti način i postavljen na osnovni segment tornja s milimetarskom preciznošću.
